Hallo Freunde,

ich habe spontan beschlossen, den (erneuten) Aufbau meines kleinen Schreibtischverstärkers in einem eigenen Thread zu beschreiben. Ich bin zwar schon mitten drin, die bisherigen Schritte lassen sich aber leicht nachvollziehen.

Die Tage geht es los


Dominik

Das trifft sich gut.
Wie der Zufall so spielt hab ich grad 2 Paar kleine Desktop LS reinbekommen.
Ein Paar landet auf meinem Schreibtisch, das andere kommt wahrscheinlich in einen Schallmessraum im Labor als "Grundversorgung". Die lechzen jedenfalls nach Verstärkung, den TA 2021 hatte ich such schon in die engere Auswahl genommen. Bin gespannt.

Na, dann legen wir mal los. Diese Teile benutze ich für meinen Aufbau.

Modul: TA2021 Digital Amplifier

Gehäuse: Galaxy GX147 124 x 170 x 40 mm

Drehknopf: Conrad #183900

Hauptschalter: Conrad #701351

Niedervolt Steckverbinder: Conrad #072335

Cinch Buchsen: Cinch Steckverbinder ROT, Cinch Steckverbinder SCHWARZ

Bananensteckerbuchsen: BB 4 RT, BB 4 WS

Alles klar, von dem Amp bestell ich mal gleich zwei.
Für die beiden Gehäuse aus Italien warte ich aber noch auf eine Sammelbestellung. Da brauchst du doch auch noch was, Dominik?
Der Rest ist ja Kleinkram ... Reichelt, Conrad, etc kommt über die nächste Bestellung dort mit.

Robodoc hat geschrieben:Da brauchst du doch auch noch was, Dominik?

So ist es. Verstärkermäßig habe ich was in der Pipeline

Das Verstärkermodul sieht frisch aus dem Karton so aus:
Um es schön in ein anderes Gehäuse verpflanzen zu können, habe ich dann den Hauptschalter und das Poti entfernt. Letzteres habe ich durch ein ALPS RK27112 Poti ersetzt.
Vorsicht beim Entfernen des alten Potis, man beschädigt dabei sehr leicht die Platine bzw. die Leiterbahnen darauf. Dieses mal ist mir das nicht passiert

Auch die Leitungen für die Eingänge, Ausgänge, die LED und den Stromanschluss habe ich mit Kabeln versehen um sie von der Platine weg zu führen.

An der Rückseite sieht man diese Kontaktstellen. Rot (+) und Blau (-) entsprechen dem Stromanschluss, die Leitungen links dem Signaleingang. R für rechts, l für Links und M für die gemeinsame Masse.
Der grüne Rahmen deutet die LED an, die ich in diesem Fall zuvor entfernt und anschließend mit einem kurzen Kabel wieder mit der Platine verbunden hatte. Der Türkisfarbene Rahmen zeigt die Stelle, an der sich vorher der Hauptschalter befand. Jetzt führen drei Leitungen zu einem ähnlichen Schalter, der jedoch an der Frontplatte befestigt ist.

An dieser Stelle befand sich vorher das kleine Poti, das ich durch das von der Fa. Alps ersetzt habe. Die Belegung ist bei beiden Modellen exakt gleich.

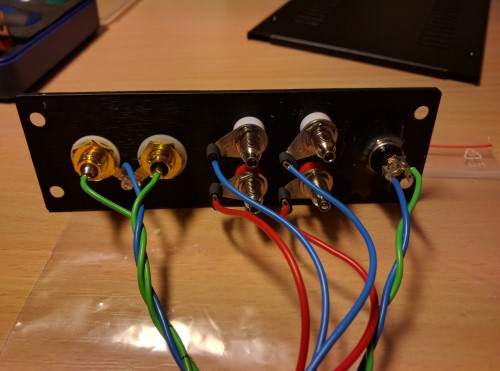

Die Rückseite habe ich von innen so gestaltet:
Leider steht das Blech im Moment auf dem Kopf zu sehen sind die Eingänge links, die Bananenbuchsen für die Lautsprecheranschlüsse im Bereich der Mitte und ganz rechts den Stromanschluss.

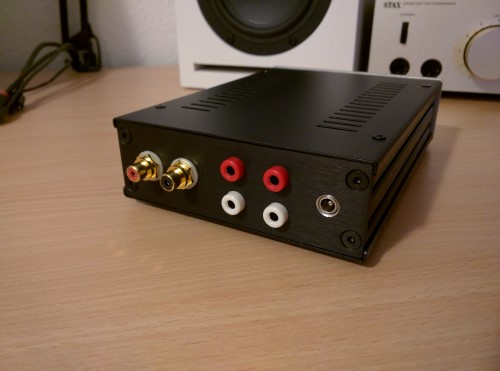

Von außen sieht das fertige Gerät so aus:

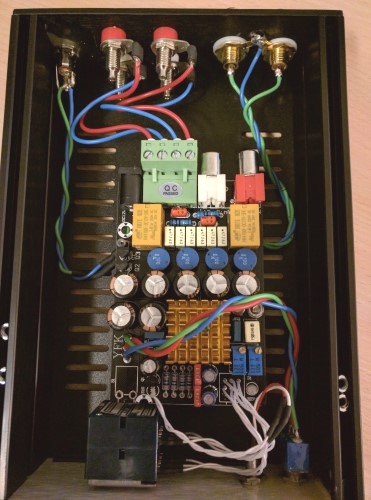

Von innen so:
Der Phoenix-Stecker der Lautsprecheranschlüsse kam zusammen mit dem Modul. Den neuen Hauptschalter habe ich mit Uhu plus endfest 300 an die Front geklebt - Teufelszeug.

Die Kabel werde ich allesamt noch etwas einkürzen.

Butter bei die Fische. Kauft euch dieses Modul nicht.

Mein erstes war einwandfrei, das zweite bekomme ich schon seit einiger Zeit nicht wirklich ruhig, egal wie ich es mit meinem PC verbinde

Ich habe das Gehäuse und alle zusätzlichen Bauteile gerettet, das Modul liegt bis zu Entsorgung in meiner Elektrokramschublade.

Sollte jemand einen einfachen aber sauber aufgebauten ClassD oder Chipamp übrig habe, habe ich daran Interesse.


Edit: Dieses Modul ist wesentlich besser http://www.hobbyhifiladen.de/sure-electronics-tpa250
