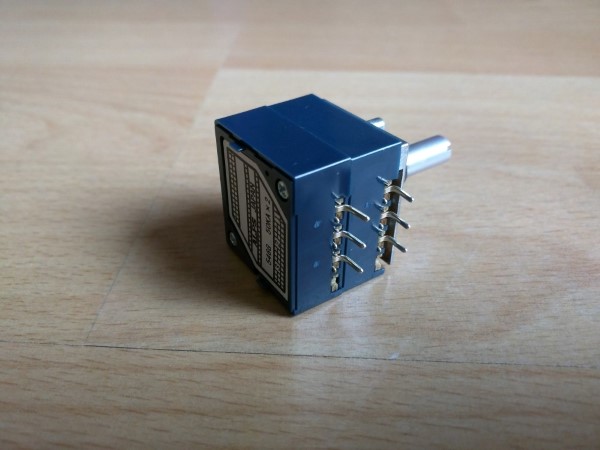

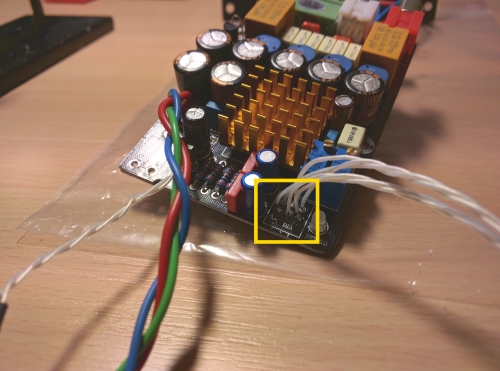

Auch die Leitungen für die Eingänge, Ausgänge, die LED und den Stromanschluss habe ich mit Kabeln versehen um sie von der Platine weg zu führen.

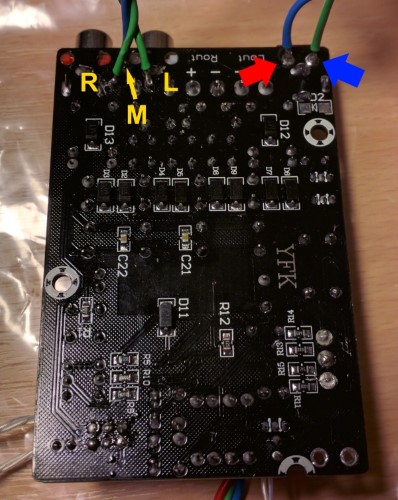

An der Rückseite sieht man diese Kontaktstellen. Rot (+) und Blau (-) entsprechen dem Stromanschluss, die Leitungen links dem Signaleingang. R für rechts, l für Links und M für die gemeinsame Masse.

- IMG_20161124_214725 (Andere) (Andere).jpg (66.05 KiB) 8317 mal betrachtet

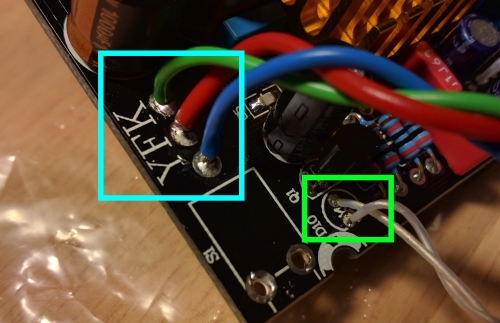

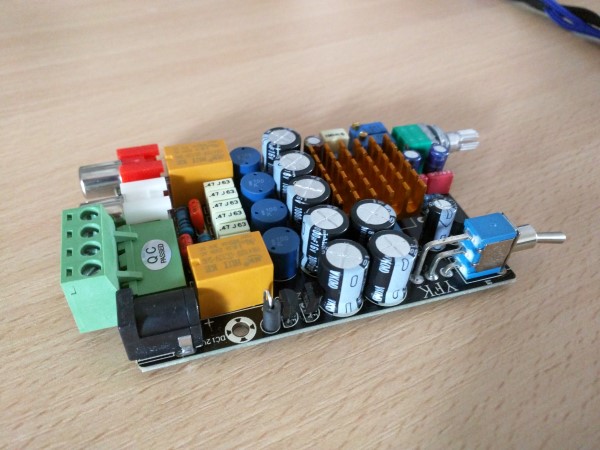

Der grüne Rahmen deutet die LED an, die ich in diesem Fall zuvor entfernt und anschließend mit einem kurzen Kabel wieder mit der Platine verbunden hatte. Der Türkisfarbene Rahmen zeigt die Stelle, an der sich vorher der Hauptschalter befand. Jetzt führen drei Leitungen zu einem ähnlichen Schalter, der jedoch an der Frontplatte befestigt ist.

- IMG_20161124_214833 (Andere).jpg (125.11 KiB) 8317 mal betrachtet
