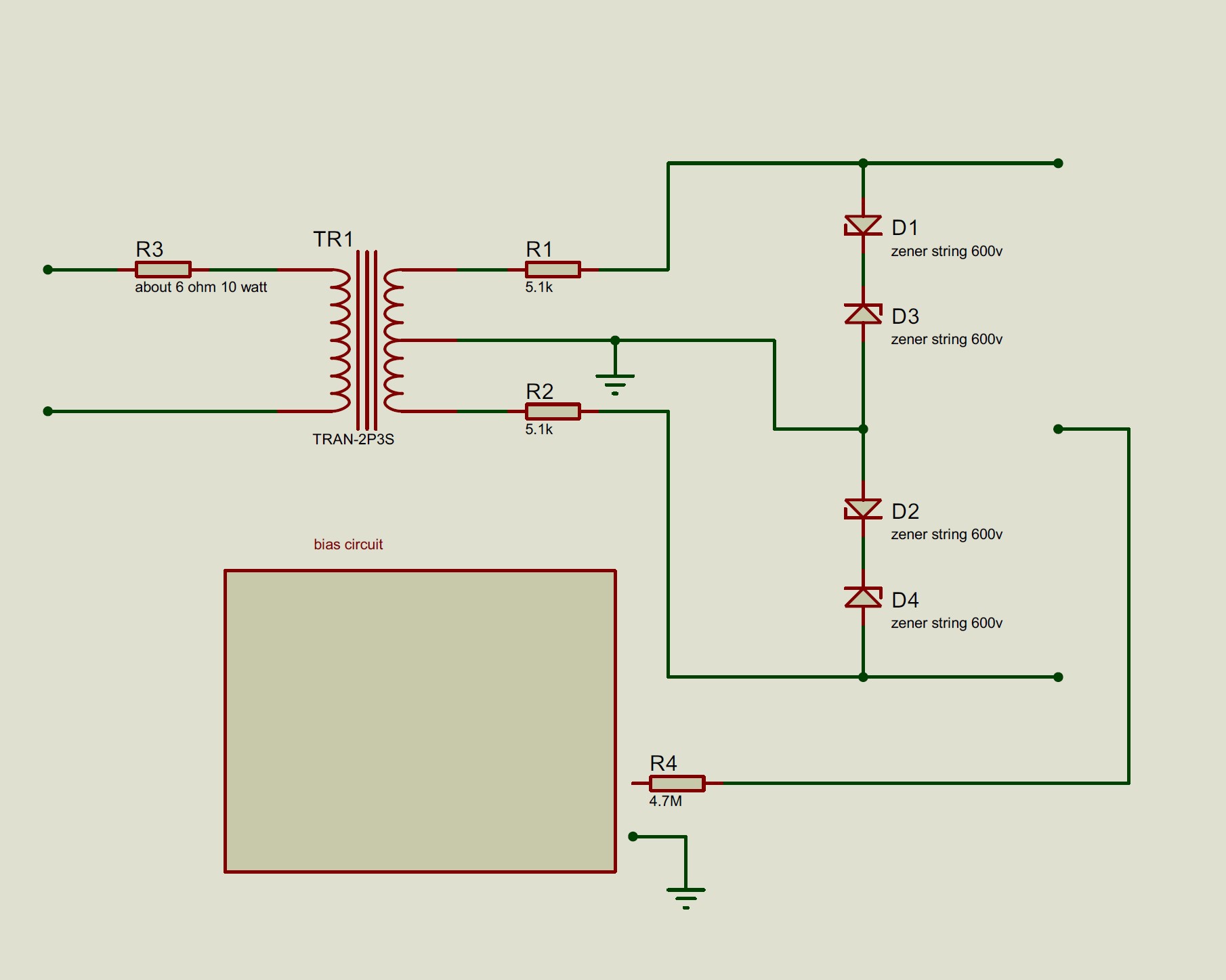

Kevin Gilmore postete heute wie er sich eine Schutzschaltung vorstellt für einen STAX-Ausgang.
Die Zenerdioden sind zusammengesetzt aus 150 + 200V Typen, braucht man einige....
die 5.1k Widerstände sind nur 1/4 Watt damit die im Fehlerfall durchbrennen.
Fand ich interessant und wissenswert....
.
Kevin Gilmore output stage protected Screenshot 2024-04-15 173229.jpg (124.89 KiB) 1732 mal betrachtet
Zuletzt geändert von kds315 am Di 16. Apr 2024, 07:39, insgesamt 1-mal geändert.
