[Sammelthread] STAX Amps von Andreas Rauenbühler

[kds315]

Weiss ich auch erst wenn er die gelistet hat. "Bald" sagte er... (vermute mal so um 1200-1500)

[petitrouge]

Knackig....

[Staxi2017]

was ist der Vorteil wenn es 2 Geräte sind? - ausser dem Platzproblem

[kds315]

Nun, ich habe gut geschätzt, EUR1.200 wird das Set kosten!

Warum zwei Geräte - nun der Endverstärker ist eine einstufige SRPP-Schaltung die ca. 8Volt Eingangsspannung benötigt; mit einem geeigneten Vorverstärker ist das machbar, hat aber halt nicht jeder zuhause; darum der SRPP-PRE der die bei STAX üblichen Eingangsspannungen kompatibel abbildet.

[kds315]

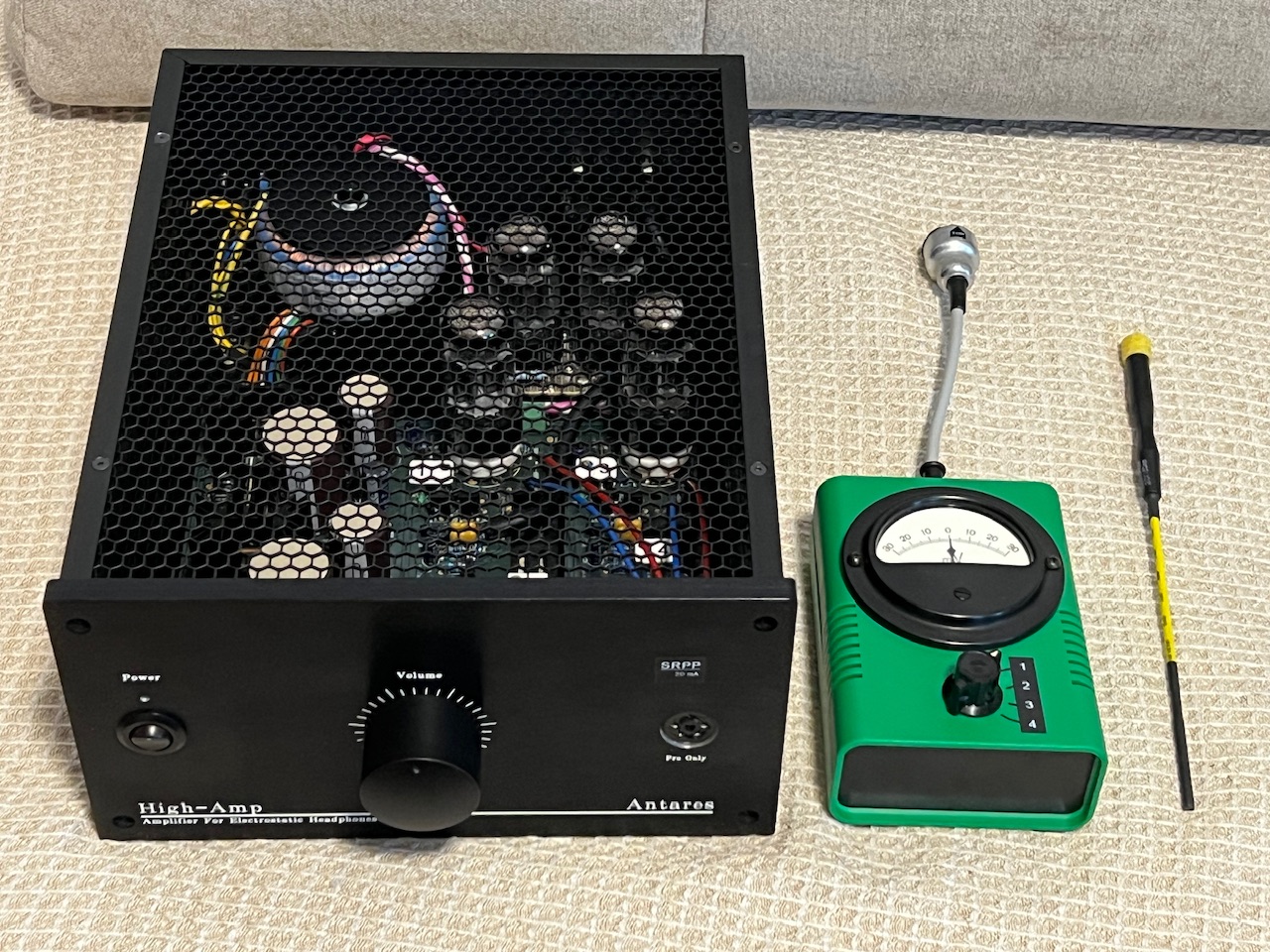

Ach ja, hier noch die 20mA SRPP-ANTARES Version mit einsteckbarer Abgleichmesseinrichtung (nutzbar für alle STAX-Verstärker). Der isolierte lange Schraubendreher ist auch mit dabei ;-)
Nett nicht - zumal wenn mann dann die ganze Kette mit abgleicht (ohne Signal natürlich) falls da ein offset wäre...(der ANTARES Ist ja per symm. XLS versorgt ein symmetrischer DC Verstärker)
.

SRPP-ANATRES_20mA new-2.jpeg (68.24 KiB) 536 mal betrachtet

[Staxi2017]

das schaut echt interessant aus -- wird das auch käuflich zu erwerben sein?

[kds315]

das schaut echt interessant aus -- wird das auch käuflich zu erwerben sein?

Hmm, denke ja, er hatte den ja bei EK eingestellt / einstellen wollen. Kann gerne mal nachfragen ob er sowas nochmal bauen würde - habe einen Reserve ANTARES hier stehen

Oder gehts dir nur um die Abgleichmimik? Dann muss man halt auch noch wissen wo auf der Platine, darauf beziehen sich Nummern 1-4
.

SRPP-ANATRES_20mA new-4.jpeg (125.18 KiB) 527 mal betrachtet

[petitrouge]

Feine Sache bei dem Preis

[Staxi2017]

oh, ich dachte, damit kann man alle STAX-Verstärker justieren - habes dann wohl falsch verstanden

[Daiyama]

Klingt spannend Klaus.
Ist die Wärmeabgabe dann im Bereich des Standard SRPP Umbaus oder trotzdem noch größer?
So ein Abgleichinstrument würde mich auch interessieren.

[Daiyama]

Wenn er keines mehr baut, frage ich einfach mal so dreist, ob wir dann hier eine Rundreise organisieren könnten?
Abgleichen braucht man ja nicht so häufig.

[kds315]

oh, ich dachte, damit kann man alle STAX-Verstärker justieren - habes dann wohl falsch verstanden

Doch, natürlich - ist für alle Stax-Verstärker verwendbar!

[kds315]

Klingt spannend Klaus.
Ist die Wärmeabgabe dann im Bereich des Standard SRPP Umbaus oder trotzdem noch größer?
So ein Abgleichinstrument würde mich auch interessieren.

Der bisherige 20mA SRPP-ANTARES wird deutlich wärmer, daher suchte Joachim nach einer Möglichkeit die Wärmeabgabe zu verbessern, darum das Netz oben und u.a. die Ausschnitte in der Platine.

Denke Joachim würde auf Bestellung weitere solche Instrumente bauen. Das basierte auf Diskussionen die wir beide hatten. Frag ihn doch mal dazu…

[Daiyama]

Ah ok, also eher etwas am Gehäuse für die Wärmeableitung geändert. Würde bei mir nicht viel bringen, da meiner ja in einem geschlossenen Schrank steht.

Wegen dem Abgleichinstrument werde ich ihn bei Gelegenheit mal anschreiben.

[kds315]

Hier was Joachim sagt zu der zweiteiligen Kombi:

Also die zweiteilige Kombi kann sofort verschickt werden. Bedingung 1210,- überweisen. Zwei Wochen testen, entweder einfach behalten oder Rückversand bezahlen und 1200,- Rückerstattung.

Und wegen der Frage warum es zwei Geräte sind: Denke es war ein Platzproblem einen zweistufigen SRPP-Verstärker zu bauen mit nur Röhren und die 8 Röhren dazu unterzubringen mit den nötigen Versorgungstrafos, Elkos etc.

[petitrouge]

Das ist finde ich ein super gutes Angebot für einen Elektrostaten Amp.

[bele73]

Gibt es zu der zweiteiligen Kombi auch technische Daten. Ich nehme an das ist ein Vollröhrenverstärker, ähnlich dem Paltauf?

[kds315]

Nun ich dachte (Fehler meinerseits) ich hätte das erklärt:
1) PRE: SRPP VORVERSTÄRKER mit 4 Röhren welcher ca 0.5V auf ca 8 Volt verstärkt
2) ENDVERSTÄRKER in SRPP-Technik mit 4 Röhren welche diese ca. 8V auf die ca. 100Vrms für STAX-KH verstärkt und die 580V Biasspannung erzeugt - mit eingebauter Sicherheitsschaltung welche im Fehlerfall (zu hoher Strom in den KH) binnen Millisekunden die Spannung abschaltet.

[bele73]

100VRMS, mehr nicht? Das ist aber dürftig. Die Verstärkung ist dann 200, üblich sind 1000. Aber wenn der eh nur 100V kann dann reicht das natürlich.

[kds315]

Natürlich kann der deutlich mehr als 100Vrms, ich wollte nur die 2Stufigkeit erläutern!!

[kds315]


Mein feines Teil ist angekommen und darf sich erst mal akklimatisieren…

[Daiyama]

Gratulation, Klaus.

Schönes Heizkraftwerk für den Winter.

[kds315]

Mit Ökostrom sogar!!

[bele73]

Als ich nach den technischen Daten gefragt habe dachte ich an Frequenzgang, Klirrfaktor, Maximale Ausgangsspannung, Leistungsaufnahme etc.
Eine Verstärkung von nur 200 ist etwas knapp um das volle Potential auszureizen. Da bräuchte man dann noch einen entsprechenden Vorverstärker der die nötige Eingangsspannung liefert. Ich glaube der erste Paltauf hatte auch nur eine Verstärkung in dieser Größenordnung, das ist bei einigen nicht so gut angekommen. Mit einer höheren Verstärkung könnte die Kombi mich interessieren.

[kds315]

320Vrms macht der also etwa 900Vpp

Verstärkung über alles: 300mV auf max 320Vrms also 1000x (60dB) wie bei STAX üblich!

[Firschi]

Ich denke, hier wird ein eigener Thread fällig. Haben das Gerät und sein Erbauer einen Namen?

[kds315]

Ich denke, hier wird ein eigener Thread fällig. Haben das Gerät und sein Erbauer einen Namen?

SRPP-ANTARES oder besser "SRPP-Verstärker für STAX" wäre ein passender Titel denke ich.

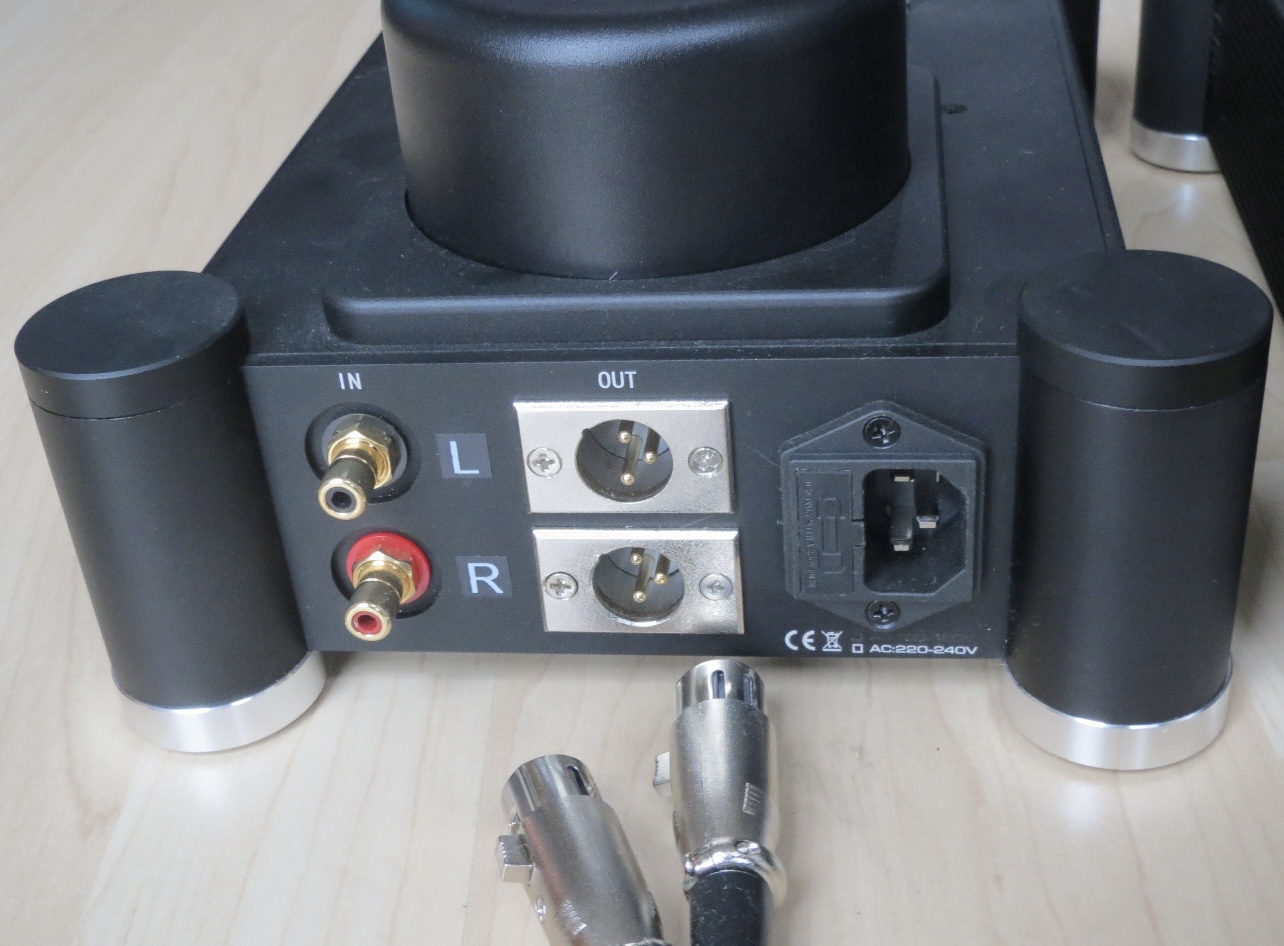

Die Rückseite des PRE:


[bele73]

Ach so, ich dachte das ist ein komplett neuer Verstärker komplett mit Röhrenstufen, also kein Hybrid wie der Antares. Aber wozu dann die vielen Röhren wenn es nur ein Antares SRPP ist?

[kds315]

Nein der PRE und der Endverstärker sind beide keine ANTARES sondern reine Rôhrenverstärker, schrieb ich doch bereits…

[kds315]

Die Abgleicheinheit passt aber wohl doch nur an diesen speziellen SRPP-ANTARES da der eine 6polige Buchse hat trotz PRO-Spannung. Der Abgleich benutzt den mittleren 6ten Pin als Referenz!!
