Frischzellenkur: STAX Lambda SR-303 Classic

[Firschi]

Hallo Freunde,

ich habe vor wenigen Minuten spontan beschlossen, meinen Lambda SR-303 Classic komplett zu zerlegen, zu reinigen und frisch aufzubauen Die Polster sind mittlerweile doch etwas platt und auf der einen Seite hatte sich das Treiberpaket etwas von der Trägerplatte gelöst. Verschmutzungen haben sich natürlich auch gesammelt, wen wundert es in Anbetracht des Alters.

IMG_20170522_211021 (Andere).jpg

Jetzt bestelle ich erstmal neue Originalpolster des Typs Stax EP234GR, ein neues Kopfband kommt vielleicht noch dazu, mal sehen.

Das Entfernen von Schmutz und Kleberesten wird wohl die meiste Zeit in Anspruch nehmen. Wo ich dieses grobe Gewebe für die Schalen her bekomme, weiß ich noch nicht. Da habe ich wieder was angefangen....

[hadisch]

Sind die Polster schwierig abzubekommen, da sie doch geklebt sind?

[thewas]

Danke fürs Teilen, schön mal einen Stax von innen zu sehen!

[Firschi]

In meinem Fall waren die Klebeelemente unter den Polstern schon aufgeweicht genug, um nicht mehr richtig zu kleben. Ich denke, man könnte die Polster schadlos entfernen, die Klebepads gehen aber wahrscheinlich in die Binsen. Ich habe fast eine Stunde damit verbracht, Gehäuseteile und Treiberträger mit warmem Wasser, Spülmittel und einer weichen Zahnbürste zu reinigen, was für eine Arbeit...

Ja, auch ich sehe einen Lambda das erste mal von innen. So viele Teile sind es gar nicht, der Aufbau ist ziemlich clever. Erstaunt hat mich, dass der SR-303 im direkten Vergleich zum Pro keine Dämmung hinter dem Treiber hat. Ich könnte mal versuchen, die Unterschiede messtechnisch aufzulösen. Nicht auszuschließen, dass man mit der richtigen Dämmwollen in der korrekten Menge aus jedem Lambda dieser Zeit einen Pro machen kann.


Edit: Cool, die Teile sind schon bestellt. Rund 95€ Materialkosten für die komplette Aktion

[hadisch]

. Wo ich dieses grobe Gewebe für die Schalen her bekomme, weiß ich noch nicht. Da habe ich wieder was angefangen....

Meinst du die Teile in der Bildmitte 2. Von links und 5. Von links?
Gibt's das nicht auch bei Sören?

[Schlappen]

Dominik, was hälst Du denn davon, die Abdeckungen/Cups in schwarz-matt zu lackieren, wenn Du schon mal dabei bist.
Dieses grün-gräuliche finde ich jetzt nicht so wirklich hübsch...

[hadisch]

. Dieses grün-gräuliche finde ich jetzt nicht so wirklich hübsch...

Aber das Kopfband passt dann farblich nicht mehr dazu.

[Firschi]

Meinst du die Teile in der Bildmitte 2. Von links und 5. Von links?
Gibt's das nicht auch bei Sören?

Das sind Staubschutzelemente und Teil des Lieferumfangs der Ohrpolster. Die alten könnte ich sogar noch verwenden, die sind wieder perfekt sauber geworden. Ich meinte das grobe, halbtransparent erscheinende Gewebe, das in den Schalen erkennbar ist. Das Zeug ist bei der Demontage komplett zerbröselt. Ein alternativer, akustisch transparenter Stoff nennt sich "Organza". Der stachelige weiß echt fast alles

Dominik, was hälst Du denn davon, die Abdeckungen/Cups in schwarz-matt zu lackieren, wenn Du schon mal dabei bist.
Dieses grün-gräuliche finde ich jetzt nicht so wirklich hübsch...

Ja, die Farbe polarisiert deutlich Ich möchte den Hörer im Moment wieder komplett in den Originalzustand versetzen, inkl. Kopfband und Ohrpolster. Sollte mich irgendwann der Wahnsinn (wieder) packen, steht einer Lackieraktion nichts im Wege. Obwohl schwarz matt fast schon wieder langweilig ist... midnight blue matt wäre eher mein Ding - im Moment

Aber das Kopfband passt dann farblich nicht mehr dazu.

Auch das Gestell lässt sich in Einzelteile zerlegen, das wäre kein Problem.

[hadisch]

Der stachelige weiß echt fast alles

das stimmt, was hat er schon Staxe zerlegt und wieder zusammen gebaut.
Denke er weiß mehr als so mancher der bei Stax KH zusammen baut

[Schlappen]

Sprecht ihr von Stachel-Martin aus Käthes Nähstube.?

Mit dem habe ich mich mal ganz gut verstanden...

[hadisch]

Würdest du bestimmt heute auch noch

[Firschi]

So sehen die gereinigten Gehäuseschalen und die Treiberträger aus. Die Platten waren großflächig mit halbflüssigem Kleberkompost besudelt, hat ewig gedauert alles weg zu bekommen. Ich nehme an, die Klebepads der Polster haben sich im Laufe der Jahre verflüssigt.

IMG_20170523_173742 (Andere).jpg

IMG_20170523_173826 (Andere).jpg

Kopfband, Ohrpolster und Organza Stoff sollen angeblich morgen schon eintreffen.

[hadisch]

Sieht schon sehr gut aus.
Wird ein neuwertiger Stax KH.

[Firschi]

Wird ein neuwertiger Stax KH.

So hatte ich mir das vorgestellt, hoffen wir das Beste


In dieser Aufnahme ist der schichtweise Aufbau des Treibers ziemlich gut erkennbar. In den roten Rahmen sind dünne Staubschutzfolien eingespannt. Die bronzefarbenen Rahmen tragen das Diaphragma, das durch die bias Spannung geladen wird und letzlich "mechanisch" den Klang erzeugt. Ober- und unterhalb befinden sich die Statoren. Die beiden schwarzen Rahmen oben fixieren ein feines, metallisches Gitter, das im eingebauten Zustand richtung Ohr zeigt.

IMG_20170523_211828 (Andere).jpg

Zwischen dem metallischen Schutzgitter und der Staubschutzfolie befinden sich leichte Verschmutzungen. Diese zu entfernen wird eine echte Herausforderung. Das Metallgitter ist sehr feinmaschig. Sieht so aus, als müsste ich das Gitter vorsichtig entfernen und später das Paket neu verkleben


Auf der Rückseite sieht man die rot gerahmte Staubschutzfolie, darunter einen der gelochten Statoren.

IMG_20170523_211958 (Andere).jpg

[Firschi]

So sehen die neuen Ersatzteile aus:

IMG_20170524_190058 (Andere).jpg

Erkenntnis: Die bisher verbauten, schwarzen Polster sind gar nicht platt geworden, sondern gehören so Gar nicht schlecht, die schwarzen Polster kann ich für eine weitere Instandsetzung benutzen.

[Schlappen]

Also sowas würde mir auch Spass machen.
Ich liebe es, Kopfhörer auseinander zu bauen.

btw. hattest Du mal eine Vorher Messung gemacht?
Wäre interessant, inwieweit sich anschließend der Klang verändert....

[Firschi]

Die letzte Messung ist bestimmt ein halbes Jahr her und noch mit ARTA entstanden. Eine neue habe ich dummerweise vor dem Zerlegen nicht angefertigt.

[Firschi]

Früher als gedacht habe ich mir die Treiberpakete nochmal vor genommen. Mit einem sehr scharfen, flexiblen Messer habe ich die schwarzen, feinmaschigen Gitter, die richtung Ohr zeigen, entfernt. Dabei habe ich die schwarzen, selbstklebenden Streifen natürlich vollends zerstört. Nach all den Jahren haben sich an meinem SR-303 wohl so ziemlich alle Klebstoffe in Schmodder verwandelt. Hier sind einige Reste erkennbar, schwarz auf rot:

IMG_20170527_001331 (Andere).jpg

Durch dieses feinmaschige Gitter haben es sogar ein paar feine Haare und kleine Staubkrümelchen geschafft. Mit einer stumpfen Pinzette, einem weichen Pinsel und reichlich Geduld habe ich die Staubschutzfolien gereinigt. Für das Entfernen der Klebereste fehlt mir im Moment die ruhige Hand.

IMG_20170527_001402 (Andere).jpg

IMG_20170527_001236 (Andere).jpg

[Firschi]

Tröpfchenweise geht es weiter. Und zwar mit der intensiven Reinigung der metallischen Schutzgitter. Nachdem ich vorsichtig sämtliche Kleberreste entfernt habe, ging es mit der Zahnbürste zur Sache:

IMG_20170527_160744A (Andere).jpg

Sieht ganz gut aus insgesamt.

IMG_20170527_163337 (Andere).jpg

Jetzt noch etwas den Lack des Gitters nachbessern, schon fertig

[hadisch]

klinisch rein

[Wolf352]

wow, was für ein geiler Thread! Ist richtig spannend zu verfolgen.
Halte uns auf dem laufenden.

Frage:
Ich komme derzeit kaum noch zum hören. Würdet ihr den STAX dann "einpacken", Derzeit verweilt er lediglich auf seinem Stand, abgedeckt mit der originalen, transparenten Abdeckung?
Macht ihm die indirekte Sonneneinstrahlung zu schaffen?
Ich nehme mir jeden Tag vor mit ihm wieder zu hören, dann kommt doch was dazwischen...

[Firschi]

Halte uns auf dem laufenden.

Genau das habe ich vor, Wolfgang


Bei mir wandern die Hörer bei Nichtbenutzung immer in eine lichtgeschützte Ablage. Insgesamt versuche ich grundsätzlich, Hörer vor Staub und Sonnenlicht zu schützen. So eine Kommode mit einer Schublade je Hörer könnte ein fähiger Tischler ja mal bauen

[hadisch]

. . So eine Kommode mit einer Schublade je Hörer könnte ein fähiger Tischler ja mal bauen

Ein wink an Ralf
Mit Glasfront,dass man die guten Stücke auch ruhen sieht

[Firschi]

Nach der kompletten Reinigung aller Teile geht es jetzt an den Neuaufbau des SR-303 Classic. Zunächst müssen die Schutzgitter wieder mit den Treiberpaketen verklebt werden:

IMG_20170603_135109 (Andere).jpg

Ich verwende dafür Pattex Multi, einen Klebstoff, den ich aus der Erfahrung heraus sehr schätze. Einerseits haftet er unheimlich gut auf vielen verschiedenen Oberflächen, andererseits lässt er sich gut dosieren und verteilen. Der Klebstoff behält nach dem Aushärten etwas Elastizität, was für diese Anwendung definitiv von Vorteil ist. Beim Aufbringen auf den roten Rahmen habe ich darauf geachtet, dass der Kleber während des Fügens nach außen, weg von der Staubschutzfolie quillt.

IMG_20170603_135331 (Andere).jpg

IMG_20170603_135704 (Andere).jpg

Übergequollene Klebereste werde ich nach dem Aushärten mit einem scharfen, biegsamen Messer entfernen. Danach bekommt die Fuge eine dünne Schicht aus Kleber verpasst, um eine glatte Oberfläche zu erzeugen. Bringt mechanisch und funktional sicher nichts, aber wenn schon, denn schon

IMG_20170603_135932 (Andere).jpg

[Schlappen]

Perfekt, bis ins kleinste Detail.

lässt sich mit diesem Pattex Multi auch Leder kleben? Ich such noch einen guten Kleber für Leder. Sekundenkleber ist irgendwie kacke, das wird immer knüppelhart nach dem Trocknen... und dieser UHU Sprühkleber hält keine großen Belastungen stand.

[Firschi]

Für Leder eignen sich Pattex Multi oder auch Pattex 100%.

[Firschi]

Nächster Arbeitsschritt: Verkleben der Treiberpakete auf den Trägerplatten aus Metall. Es ist wichtig, dass die Senkungen der Durchgangslöcher von den Treibern weg zeigen. Die Senkungen nehmen später die Schrauben auf, die die Trägerplatten in den Gehäusen halten. Die zu klebenden Flächen habe ich mit 1000er Schleifpapier leicht bearbeitet und anschließend gründlich gereinigt um die Haftung zu verbessern.

IMG_20170604_122414 (Andere).jpg

Hier sieht man die Trägerplatte, die richtig herum auf dem Treiber platziert ist. Der Schlitz in der Metallplatte muss in Richtung des Kabels zeigen.

IMG_20170604_122724 (Andere).jpg

Auch hier benutze ich Pattex Multi für das Verkleben der Bauteile. Die beiden Wasserflaschen beschweren die Trägerplatte und sorgen für den für das Verkleben nötigen Druck.

IMG_20170604_123930 (Andere).jpg

[Schlappen]

Was macht der Kunststoff eines Stax eigentlich für einen Eindruck im Vergleich zu anderen Hörern? Optisch, haptisch...
Ist das allgemein gute Materialqualität? Also preiswürdig?

btw. ich hoffe, Du hast den Hörer vorher mal in der Gesamtansicht fotografiert, damit wir am Ende mal einen Vorher/Nachher Vergleich haben..?

[Firschi]

Die Kunststoffteile sind mechanisch ziemlich belastbar und sehr hochwertig gefertigt. Grate und Formfehler sind nicht zu finden. Die Farbe ist natürlich im Falle des SR-303 gewöhnungsbedürftig. Die Konstruktion könnte meiner Meinung nach etwas massiver ausgeführt sein, die Lambdas der 80er und 90er sind etwas klapperig, ohne Modifikation


Ich habe hier ein besonders "schönes" Vorher Bild bei ganz fiesem Licht:

IMG_20170521_160646 (Andere).jpg

Weitere Aufnahmen des Gesamtzustandes habe ich natürlich gemacht, die poste ich wenn der Hörer fertig ist.

[Firschi]

Diesen Organza-Stoff passend zuzuschneiden und glatt im Inneren der Gehäuse zu befestigen ist wirklich ein Job für Leute, die Vater und Mutter erschlagen haben

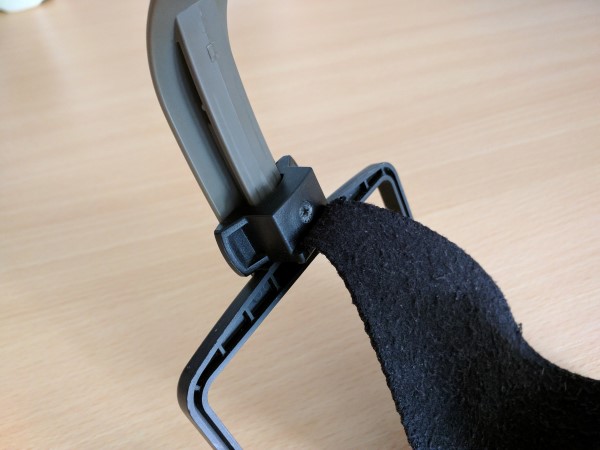

Wenigstens ist der Wechsel des Kopfbandes einfach... Auf jeder Seite eine Schraube öffnen, bestehendes Kopfband entfernen, Lasche des neuen Bandes einfädeln, Schrauben eindrehen, fertig. Der Vorgang ist wirklich selbsterklärend.

IMG_20170605_122905 (Andere).jpg

IMG_20170605_134959 (Andere).jpg
